熱處理后產品的滲碳硬度進行全檢

傳統(tǒng)的臺式洛氏硬度計機身比較重一般用于實驗室測量，測量壓痕大，不適合用戶的現場大工件、大批量無損測量。

維氏硬度計對操作者要求高，用戶需檢測零件較小無法直接測試，需要鑲嵌后才能檢測，再者維氏硬度計對產品粗糙面也有要求，需要用金相設備磨拋后才能檢測，不適用于客戶大批量產品檢測。

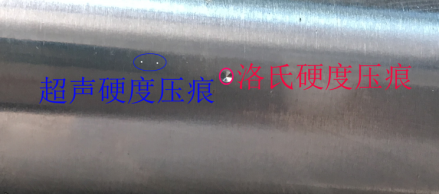

使用超聲硬度計對產品進行測量。因為超聲硬度計單次測量的時間是3秒，相對于臺式硬度計，效率提升了17倍。并且壓痕非常小，不影響用戶后續(xù)的裝配使用。

以下測試全采用硬度HRC27.4的標準塊

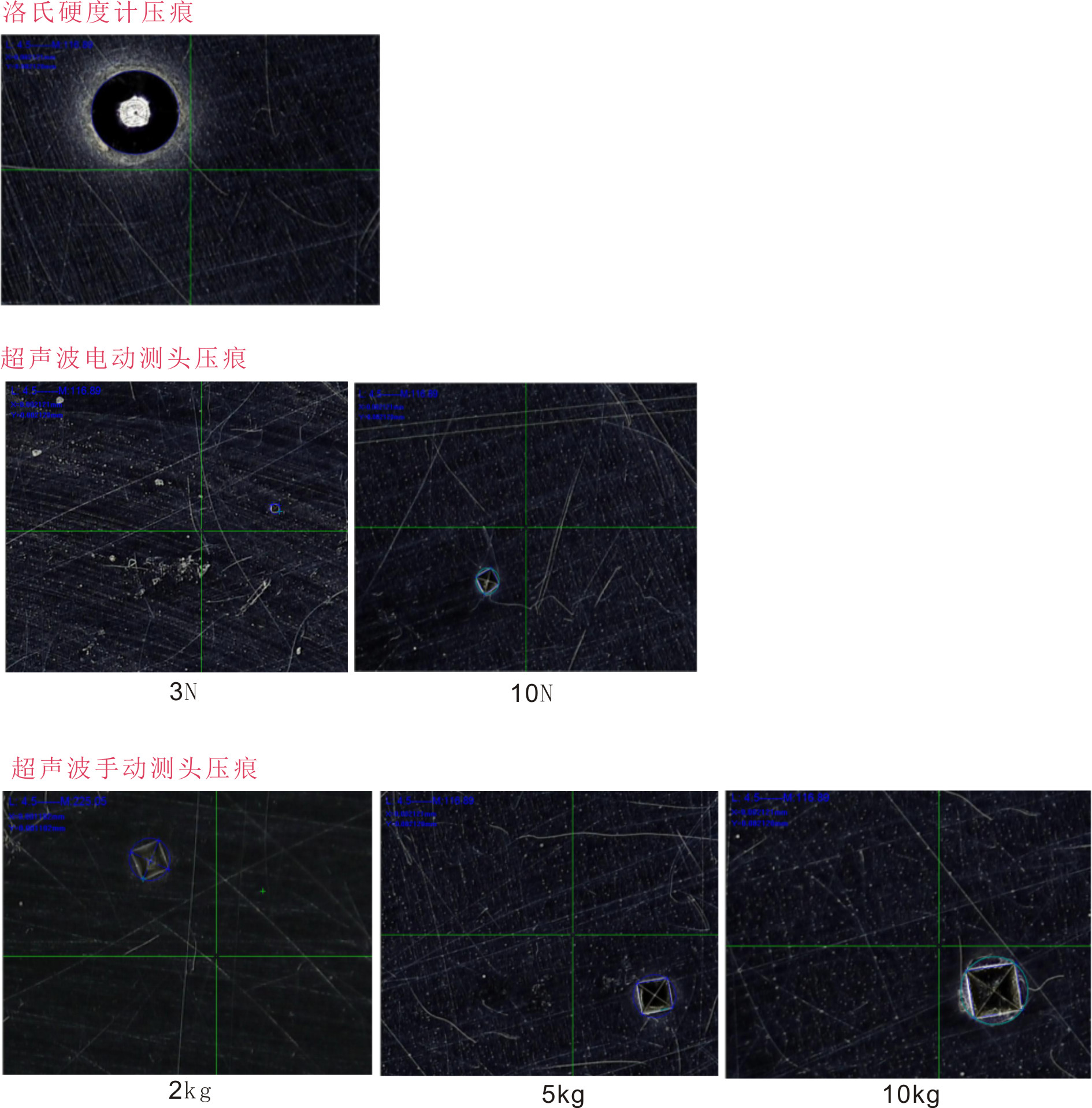

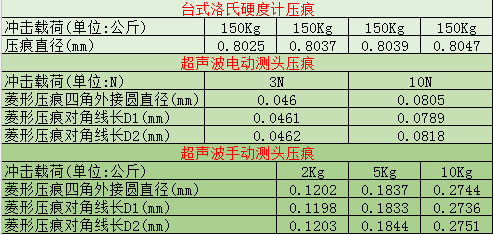

對比測試結果:

通過超聲硬度計我們測出產品有兩種硬度值，560~600HV左右和700~720HV左右，為了驗證我們硬度值的準確性，我們用這兩種硬度值的產品通過金相顯微鏡分析產品的碳化物的含量，結果很明顯硬度在574HV的碳化物是在正?？山邮芊秶鷥?，而硬度在713HV的產品碳化物明顯過多。

碳化物過多的產品硬度高，硬度高過高的產品容易脆，組裝后在使用過程中容易斷裂（滲碳的產品如果表面出現了一點點裂紋后產品整個會斷裂報廢，所以對碳化物的有嚴格的要求）

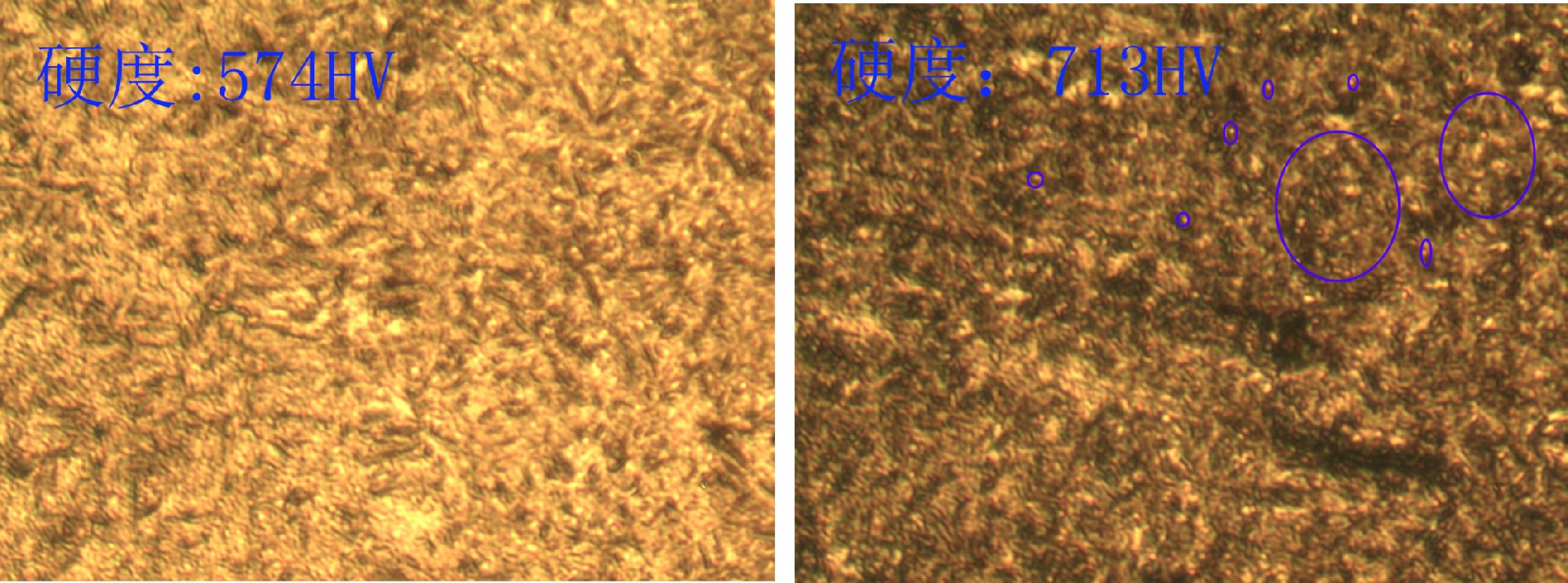

顯微鏡分析圖，右圖圈起來的是碳化物
