正確安裝擠出機螺桿需要擠出機筒和齒輪箱軸緊密對齊。按照這些說明來檢測和糾正不對中，并在機筒和齒輪箱軸之間創建一個公共軸。

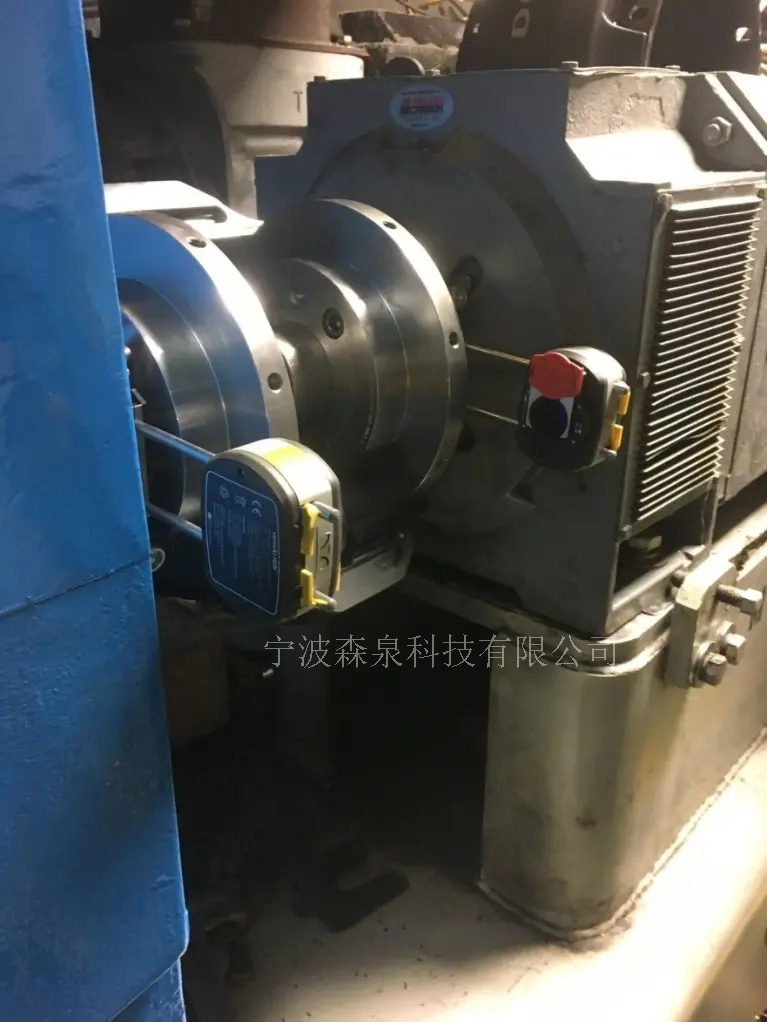

圖1顯示，其孔徑測量軟件包和CENTRALING Ultra硬件包準備進行初始測量的薄膜擠出機。

測量過程假設最靠近齒輪箱的機筒端部中心與齒輪箱軸的軸線重合。這一假設是合理的，因為這兩個部件之間的緊密公差配合以及確保這些部件之間的適當配合。

將齒輪箱與筒體對齊需要確定離齒輪箱最遠的筒體端部的中心是否與軸的軸線重合。

圖1：進行初始測量的薄膜擠出機設置。

1、確定薄膜擠出機錯位

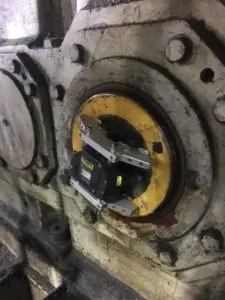

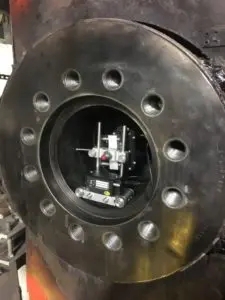

  如圖2所示，要確定筒的中心與齒輪箱軸線偏移多遠，請將激光器安裝到軸上。使用指針支架將傳感器安裝在套筒的另一端。支架允許用戶在從套筒內表面進行徑向測量的同時旋轉傳感器。

  要確定錯位，請將激光器和傳感器旋轉到多個相應的時鐘位置。在收集了所有這些測量值后，ROTALIGN Ultra確定了筒末端中心點相對于軸軸線的垂直和水平偏移。

圖2：進行初始測量的薄膜擠出機設置。

2、將齒輪箱移動到正確的對齊位置

  現在，用戶可以將齒輪箱移動到其相對于筒位置的正確對齊位置，如圖3所示。為什么要移動變速箱而不是套筒端？齒輪箱的小調整導致了套筒末端的大偏移。移動套筒末端而不是齒輪箱可能會影響套筒的直線度，需要更大幅度的移動。

使用ROTATLIGNUltra上的實時移動功能來監測齒輪箱的移動。實時調整路線，并根據需要進行其他調整。

圖3：將齒輪箱移動到其最終對準位置。

3、將齒輪箱與機筒對齊

  移動齒輪箱使其與機筒正確對齊會改變電機與齒輪箱的對齊方式。繼續將這些電機對準新的齒輪箱位置。

根據顯示，使用ROTALIGN測量錯位和墊片，以解決垂直偏移。Millwrights還可以使用“實時移動”功能實時調整水平和垂直偏移。

這是使用ROTALIGN檢查腳部是否軟腳的好方法。如果檢測到軟腳，請根據ROTALIGN測量值校正軟腳。完成所有調整后，再進行一組測量，以驗證機器的最終對準。

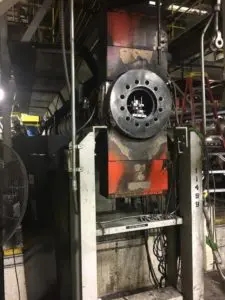

照片4：最終測量和校準。

4、最終齒輪箱和擠出機螺桿安裝

  此時，齒輪箱應與機筒正確對齊，主電機和從動電機對齊，使其軸位于同一軸線上。一切就緒，可以安裝擠出機螺桿。完成精確對準后，用戶現在可以輕松地將螺釘插入槍管并與軸連接。
